Bộ chuyển đổi công suất Taik S3-WD

Mô tả
Đánh giá (0)

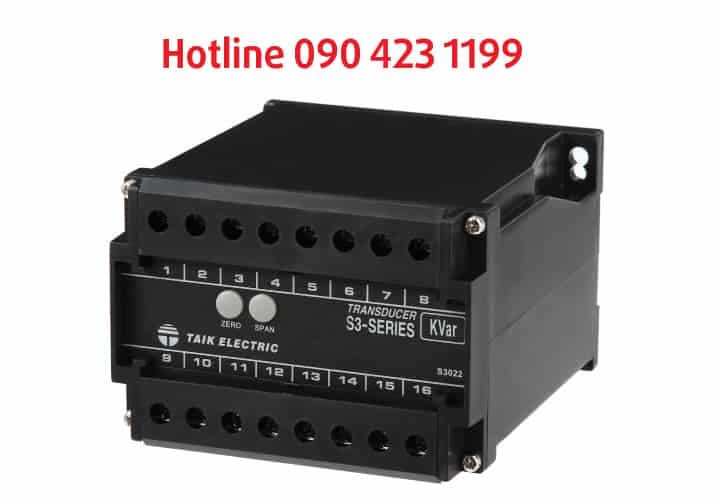

Bộ chuyển đổi công suất Taik S3-WD

Giới thiệu bộ chuyển đổi công suất transducer Taik S3-WD reactive power (var)

1. MÔ TẢ (DESCRIPTION) Taik S3-WD

Các dòng máy thuộc series này bao gồm:

Taik S3-RD-1: Hệ thống 1 pha 2 dây ( $1\Phi2W$ ), đo công suất phản kháng (VAR).
Taik S3-RD-3: Hệ thống 3 pha 3 dây ( $3\Phi3W$ ), đo công suất phản kháng (VAR).
Taik S3-RD-3A: Hệ thống 3 pha 4 dây ( $3\Phi4W$ ), đo công suất phản kháng (VAR).

Tổng quan về công nghệ: Đây là dòng bộ chuyển đổi đa năng dùng để đo lường mọi dạng công suất phản kháng cho cả hệ thống cân bằng và không cân bằng, hệ thống đơn pha hoặc 3 pha. Thiết bị sử dụng phương pháp “nhân chia thời gian” (time division multiplication) đã được kiểm chứng để đo công suất tức thời trên nhiều dạng sóng đầu vào khác nhau.

Sơ đồ mạch cho thấy điện áp đo được điều chế bởi một mạch dao động. Các xung sóng vuông từ mạch đa hài (multi-vibrator), với tỷ lệ đánh dấu (mark-space ratio) thay đổi theo điện áp đo được và biên độ thay đổi theo dòng điện đo được, sẽ được đưa vào bộ tích phân và mạch khuếch đại đầu ra. Tín hiệu DC tạo ra sau đó sẽ tỷ lệ thuận trực tiếp với công suất đầu vào (Vars).

Tìm hiểu thêm: Nhà phân phối Taik

2. ĐẶC TÍNH (FEATURES) Taik S3-WD

Độ chính xác: $\pm$ 0.2% R.O.
Độ ổn định lâu dài tuyệt vời: Tín hiệu ngõ ra 4 ~ 20mA
Đo lường chính xác: Ngay cả đối với hệ thống không cân bằng (unbalance system).
Đo lường chính xác: Ngay cả đối với dạng sóng bị biến dạng (distorted wave).
Bảo vệ chống xung áp và đột biến điện cao: Lên đến 5KV.
Lắp đặt linh hoạt: Vỏ thiết bị có thể gắn trên thanh ray 35mm, tuân thủ tiêu chuẩn DIN 46277.

3. THÔNG SỐ ĐẦU VÀO (INPUT) Taik S3-WD

Kiểu mạch	Dòng điện (Amp.)	Điện áp (Voltage)	Biến thiên cơ bản (Basic Var)	Khả năng chịu quá tải tối đa (Max. Input Over Capability)
1 Pha (Single Phase)	5 A	110V (120V)	$\pm 0.5$ KVar	Dòng điện (Ampere):
		220V (240V)	$\pm 1$ KVar	* Gấp 3 lần định mức: liên tục
3 Pha – 3 Dây (3-Phase 3-Wire)	5 A	110V (120V)	$\pm 1$ KVar	* Gấp 10 lần định mức: trong 10 giây
		220V (240V)	$\pm 2$ KVar	* Gấp 50 lần định mức: trong 1 giây
3 Pha – 4 Dây (3-Phase 4-Wire)	5 A	190V/110V (208/120V)	$\pm 1.5$ KVar	Điện áp (Voltage):
		380V/220V (416/240V)	$\pm 3$ KVar	* Gấp 2 lần định mức: liên tục

Dưới đây là bảng thông số ĐẦU RA (OUTPUT) đã được chuyển ngữ sang tiếng Việt dựa trên hình ảnh bạn cung cấp:

4. THÔNG SỐ ĐẦU RA (OUTPUT) Taik S3-WD

Dải đầu ra DC (DC Output Range)	Trở kháng tải (Load Resistance)	Trở kháng đầu ra (Output Resistance)	Độ gợn đầu ra (Output Ripple)	Thời gian đáp ứng (Response Time)
-1 ~ 0 ~ 1V	$\geqq 1 \text{ k}\Omega$	$\leqq 0.05 \Omega$	$\leqq 0.5\% \text{ R.O.}$ (đỉnh)	$\leqq 400\text{ms}$ (0 ~ 99%)
-5 ~ 0 ~ 5V	$\geqq 1 \text{ k}\Omega$	$\leqq 0.05 \Omega$	$\leqq 0.5\% \text{ R.O.}$ (đỉnh)	$\leqq 400\text{ms}$ (0 ~ 99%)
1 ~ 3 ~ 5V	$\geqq 1 \text{ k}\Omega$	$\leqq 0.05 \Omega$	$\leqq 0.5\% \text{ R.O.}$ (đỉnh)	$\leqq 400\text{ms}$ (0 ~ 99%)
0 ~ 5 ~ 10V	$\geqq 1 \text{ k}\Omega$	$\leqq 0.05 \Omega$	$\leqq 0.5\% \text{ R.O.}$ (đỉnh)	$\leqq 400\text{ms}$ (0 ~ 99%)
-1 ~ 0 ~ 1mA	$\leqq 10 \text{ k}\Omega$	$\geqq 20 \text{ M}\Omega$	$\leqq 0.5\% \text{ R.O.}$ (đỉnh)	$\leqq 400\text{ms}$ (0 ~ 99%)
-10 ~ 0 ~ 10mA	$\leqq 1 \text{ k}\Omega$	$\geqq 5 \text{ M}\Omega$	$\leqq 0.5\% \text{ R.O.}$ (đỉnh)	$\leqq 400\text{ms}$ (0 ~ 99%)
0 ~ 10 ~ 20mA	$\leqq 500 \Omega$	$\geqq 5 \text{ M}\Omega$	$\leqq 0.5\% \text{ R.O.}$ (đỉnh)	$\leqq 400\text{ms}$ (0 ~ 99%)
4 ~ 12 ~ 20mA	$\leqq 500 \Omega$	$\geqq 5 \text{ M}\Omega$	$\leqq 0.5\% \text{ R.O.}$ (đỉnh)	$\leqq 400\text{ms}$ (0 ~ 99%)

5. THÔNG TIN ĐẶT HÀNG (ORDER INFORMATION) TAIK S3-WD

Đặc tính	Mã chọn	Chi tiết thông số
Dòng sản phẩm (Model)	S3-RD-1 S3-RD-3 S3-RD-3A	Dùng cho hệ 1 pha 2 dây ( $1\phi 2W$ ) Dùng cho hệ 3 pha 3 dây ( $3\phi 3W$ ) Dùng cho hệ 3 pha 4 dây ( $3\phi 4W$ )
Dòng điện đầu vào (Input Current)	1 5 0	1A 5A Tùy chọn khác
Điện áp đầu vào (Input Voltage)	1 2 3 4 0	110V (120V) 220V (240V) 190V/110V (208V/120V) 380V/220V (416V/240V) Tùy chọn khác
Tần số đầu vào (Input Frequency)	5 6 0	$50Hz \pm 3Hz$ $60Hz \pm 3Hz$ Tùy chọn khác
Dải tín hiệu đầu ra (Output Range)	V1 ~ V4 A1 ~ A4 00	Áp: -1~0~1V, -5~0~5V, 1~3~5V, 0~5~10V Dòng: -1~0~1mA, -10~0~10mA, 0~10~20mA, 4~12~20mA Tùy chọn khác
Nguồn cấp phụ (Aux. Power)	A, B, E C, D 0	AC 110V, AC 220V, DC 110V DC 24V, DC 48V Tùy chọn khác

Đặc tính

Mã chọn

Chi tiết thông số

Dòng sản phẩm (Model)

S3-RD-1

S3-RD-3

S3-RD-3A

Dùng cho hệ 1 pha 2 dây ( $1\phi 2W$ )

Dùng cho hệ 3 pha 3 dây ( $3\phi 3W$ )

Dùng cho hệ 3 pha 4 dây ( $3\phi 4W$ )

Dòng điện đầu vào (Input Current)

Tùy chọn khác

Điện áp đầu vào (Input Voltage)

110V (120V)

220V (240V)

190V/110V (208V/120V)

380V/220V (416V/240V)

Tùy chọn khác

Tần số đầu vào (Input Frequency)

$50Hz \pm 3Hz$

$60Hz \pm 3Hz$

Tùy chọn khác

Dải tín hiệu đầu ra (Output Range)

V1 ~ V4

A1 ~ A4

Áp: -1~0~1V, -5~0~5V, 1~3~5V, 0~5~10V

Dòng: -1~0~1mA, -10~0~10mA, 0~10~20mA, 4~12~20mA

Tùy chọn khác

Nguồn cấp phụ (Aux. Power)

A, B, E

C, D

AC 110V, AC 220V, DC 110V

DC 24V, DC 48V

Tùy chọn khác
